高真空系統為何要安裝HY深冷捕集泵

1.在真空系統中，水蒸氣是影響抽真空裝置抽氣速度最大的障礙，寒一深冷捕集泵可以快速有效捕捉系統殘余空氣中%65到95%的水蒸氣，減少抽水蒸氣所耗費的時間，效率高達80%。若在現有的抽真空系統中加裝寒一深冷捕集泵，可以增加生產能力30%到100%，還能改善鍍膜品質。

2.在真空系統中，水蒸氣是最大的污染源，因此在要求更高的鍍膜品質中，若能得到更低的蒸氣分壓，可以增強膜層的附著性能，提升鍍膜品質，在蒸鍍各類裝飾材料過程中避免出現色差，在塑膠基板蒸鍍過程中可使角落表面呈均勻平整狀態。寒一深冷捕集泵為何能加快高真空裝置的抽氣速度并提高真空度將一個溫度極低的深冷盤管放置在真空腔室內或者油擴散泵口，根據氣體的低溫冷凝效應，可以迅速使真空系統中的水蒸氣及其它氣體凝結在深冷盤管上，由此可以快速達到降低真空腔室內氣壓的效果，大幅度減少抽真空的時間，同時可使真空度提高半個到一個數量級，因而大大提高生產效率，節約生產成本，所以被稱為真空業界的好幫手，真空鍍膜系統的節能先鋒。

寒一科技公司采用最先進的單機自動復疊制冷系統，選用全球名牌壓縮機和制冷配件，采用新型環?；旌现评鋭?，研制開發了一系列-140℃新型深冷捕集泵，并通過技術改進使本公司生產的深冷捕集泵性能更好更穩定，本公司生產的深冷捕集泵具有制冷速度快、制冷溫度低、無油堵、冷卻水溫范圍更大、安裝操作簡便等特點，且各項指標都達到了國際領先水平，因此備受廣大真空鍍膜用戶的青睞

寒一深冷捕集泵的優點
1.能夠縮短泵抽時間的30%到80%
2.可提高生產能力30%到100%
3.能夠快速制冷和回溫，并可長期循環使用
4.可設計雙路負載，同時安裝在真空腔室內和油擴散泵口
5.不需要使用昂貴的液氮，能夠很快收回成本
6.觸摸屏和西門子PLC組成的完善控制系統
7.多路溫度顯示，除霜溫度可自由設定
8.可以在現有的真空鍍膜系統上靈活安裝，并且安裝簡便，不受接頭、進氣管、閥和擋板的任何影響。
9.簡易的操作界面，完善的保護措施，并且遠程控制可以與現有的真空鍍膜系統實現完全兼容。

技術參數

深冷捕集泵如何選型

深冷捕集泵型號的選擇主要是依據水汽抽速和真空腔室以及真空腔室內制冷盤管的容量來確定的，一般而言，管路越長，捕集氣體的速度越快，一般我們推薦的抽速能比現有的抽速

提高4倍，這樣抽真空時間將縮短30%～80%，一旦深冷捕集泵的大致規格和制冷盤管的表面積確定了，就可針對附加的各種熱負載（如連接管路、生產工藝中的熱量等）計算所需

的溫度和制冷容量。

如何確定最佳捕集氣體時所需的溫度
可在下表中查到你系統的極限壓力，根據該壓力找到同行右邊對應的溫度數值就是你所需的制冷盤管的表面溫度，這一溫度能提供90%的水汽捕集效率。

注：特定條件下可增大制冷盤管的表面積來提高捕集水汽的速度，但同時會增加系統的熱負荷，用戶可根據實際需求靈活選擇

在實際生產中，深冷捕集泵的制冷盤管在真空鍍膜機上安裝位置有以下三種方式：
1）安裝于真空腔室的通道中或者真空鍍膜腔室的上下部，主要用于捕集真空腔室的殘余氣體和蒸鍍產品揮發出來的氣體，達到加快抽氣速度，提高真空度，增強鍍膜品質，由于開門后制冷盤管會因外面空氣的進入而結霜或者結露影響下次抽真空，因此每次開門之前要對制冷盤管進行回溫操作（如下圖所示）。
2）安裝于油擴散泵口高閥以下，主要目的防止油擴散泵的油蒸氣返回真空腔室，同時可提高真空度，由于此處一直處于真空狀態，所以不用對制冷盤管進行回溫操作。

3）深冷捕集泵可設計為雙路輸出，同時安裝于真空腔室和油擴散泵口。

A：安裝于閥門口的制冷盤管? ? B：安裝于真空腔體底部的制冷盤管
C: 標準的輸入裝置（真空隔熱管）D：連接管路

制冷盤管：
可根據用戶的具體要求設計專用的制冷盤管，制冷盤管通常有螺旋形、盤旋形、蛇形或其他形狀或有用戶自己選擇。常見盤管如下圖所示

標準輸入裝置，在腔體壁上開一個直徑52mm的孔，采用螺紋連接，O形密封圈密封，用戶也可定制輸入裝置

連接管路，連接管路是由兩根銅管和保溫材料組成，兩端均可以焊接也可做成活口，長度可以根據用戶需求制作，由于管路本身要作為熱負載來考慮，所以當管路長度超過4m時，則應選擇大一些的產品。

單通道輸入裝置? 材料為不銹鋼或者碳鋼，在腔體壁上開一個直徑28mm的孔，直接與腔體壁焊接，因是單通道所以需要焊接兩根。

控制系統
先進的控制系統，簡易的操作界面，完善的保護措施
主要控制元件：西門子PLC和觸摸屏、西門子熱電偶模塊、施耐德交流接觸器

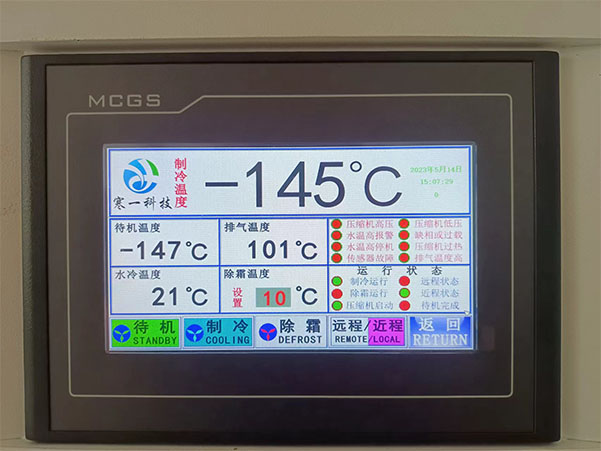

控制面板：觸摸屏顯示，有壓縮機運行指示、報警指示、遠近程轉換開關、遠程運行指示
溫度顯示：制冷溫度、待機溫度、冷卻水水溫等多路溫度顯示，運行狀態欄有待機運行、制冷運行、除霜運行等狀態顯示，故障報警欄有水溫高報警、水溫高停機、電源缺相、壓縮機過載、排氣溫度過高等保護措施
綜合窗口：綜合畫面有曲線顯示、報警查詢、動畫演示、注意事項、深冷捕集泵工作流程圖等畫面
工作流程圖：改圖詳細介紹了深冷捕集泵跟真空鍍膜機配合使用時，深冷泵開關機時間，開啟制冷的時間和開啟除霜的時間，以便發揮捕集泵最佳性能。
